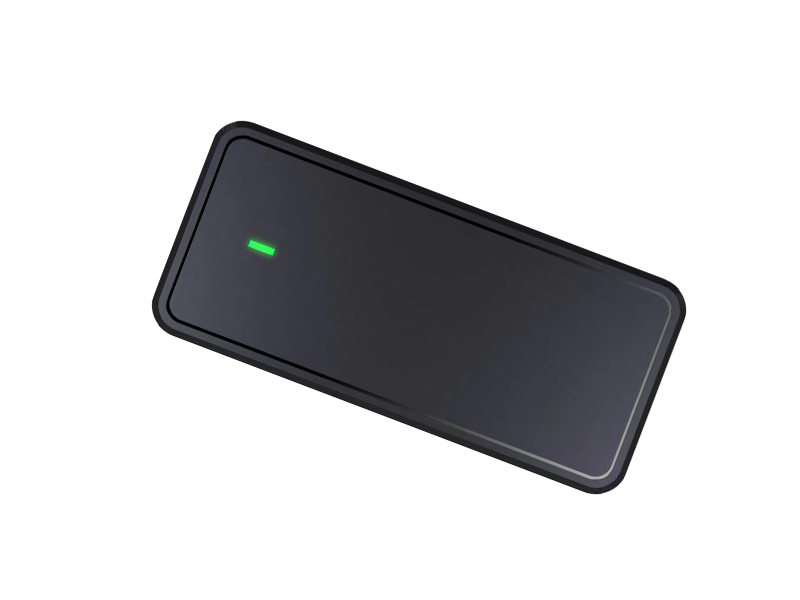

Bộ sạc pin Lithium 24V: Cài đặt điện áp và tính năng thông minh

Câu trả lời trực tiếp: Cài đặt và thông số kỹ thuật nào xác định bộ sạc pin lithium 24V

Bộ sạc pin lithium 24V không phải là một nguồn cung cấp năng lượng chung. Đây là một thiết bị chính xác phải cung cấp một cấu hình sạc cụ thể được gọi là Dòng điện không đổi/Điện áp không đổi (CC/CV). Đối với pin LiFePO4 24V tiêu chuẩn, bộ sạc phải tạo ra điện áp hấp thụ trong khoảng 28,8V và 29,2V và một điện áp nổi xung quanh 27,6V . Dòng sạc thường phải được đặt trong khoảng 10% và 30% định mức amp-giờ (Ah) của pin (ví dụ: pin 100ah sạc tối ưu ở 20A). Sử dụng bộ sạc được thiết kế cho hóa học axit chì sẽ làm hỏng vĩnh viễn pin lithium vì bộ sạc axit chì sử dụng ngưỡng điện áp không chính xác và chế độ khử lưu huỳnh không tương thích với pin lithium.

Hiểu các yêu cầu về điện áp: Tại sao 29,2V lại quan trọng

Một pin lithium 24V danh nghĩa được chế tạo với 8 ô nối tiếp (cấu hình 8S). Mỗi tế bào LiFePO4 có điện áp danh định là 3,2V và giới hạn sạc an toàn là 3,65V. Nhân số này với 8 ô sẽ cho ra giới hạn trên tới hạn của 29,2V . Nếu bộ sạc đẩy gói vượt quá ngưỡng này, Hệ thống quản lý pin (BMS) phải can thiệp để ngắt kết nối mạch nhằm ngăn ngừa hiện tượng phồng pin hoặc thoát nhiệt. Ngược lại, nếu bộ sạc chỉ dừng ở mức 28,0V, pin sẽ không bao giờ đạt hết công suất, khiến lượng năng lượng dự trữ đáng kể không được sử dụng. Đây là lý do tại sao các mẫu bộ sạc pin lithium 24V có độ chính xác điện áp cộng hoặc trừ 0,5 phần trăm hoặc tốt hơn là cần thiết cho  vòng đời vượt quá 4.000 lần sạc.

Dòng điện và tốc độ sạc: Cân bằng thời gian và tuổi thọ

Dòng sạc có tác động trực tiếp đến tốc độ sạc của pin và lượng nhiệt được tạo ra trong quá trình sạc. Tiêu chuẩn ngành cho một chiếc cân tốt đang được tính phí ở mức 0,2C đến 0,3C (trong đó C đại diện cho dung lượng pin). Bảng bên dưới minh họa mối quan hệ giữa kích thước pin, dòng điện khuyến nghị và thời gian sạc đầy ước tính từ trạng thái sạc 20 phần trăm:

Trong khi bộ sạc tần số cao có thể đẩy 30A trở lên để sạc nhanh, người dùng nên lưu ý rằng việc sạc liên tục ở tốc độ tối đa cho phép (thường là 0,5C trở lên) sẽ tạo ra thêm nhiệt bên trong. Nhiệt này làm tăng tốc độ phân hủy chất điện phân và có thể làm giảm tổng số chu kỳ xả có sẵn trong suốt tuổi thọ của pin. Để sử dụng hàng ngày, bộ sạc 20A vừa phải thường mang lại sự kết hợp tốt nhất giữa tốc độ và quản lý nhiệt cho pin 100Ah tiêu chuẩn.

Các tính năng an toàn thiết yếu trong bộ sạc dành riêng cho lithium

Bộ sạc pin lithium 24V thích hợp bao gồm một số lớp bảo vệ điện mà các bộ chuyển đổi nguồn thông thường không có. Tính năng quan trọng là Thuật toán CC/CV , giúp ngăn điện áp tăng vọt khi pin gần hết dung lượng. Các yếu tố an toàn không thể thương lượng khác bao gồm:

• Chế độ kích hoạt hoặc sạc trước 0V: Chức năng này nhẹ nhàng đánh thức pin có BMS đã tắt do xả quá sâu. Nó sử dụng dòng điện nhỏ giọt rất thấp để đưa điện áp trở lại mức hoạt động an toàn trước khi sử dụng toàn bộ nguồn điện.
• Bảo vệ phân cực ngược: Một mạch ngăn chặn dòng điện nếu kẹp dương và âm vô tình kết nối ngược. Điều này bảo vệ MOSFET bên trong của bộ sạc và BMS của pin khỏi hư hỏng do đoản mạch ngay lập tức.
• Bù nhiệt độ và cắt: Sạc pin lithium bên dưới 0 độ C (32 độ F) gây ra lớp mạ lithium kim loại làm giảm công suất vĩnh viễn. Bộ sạc thông minh sử dụng nhiệt điện trở để cảm nhận nhiệt độ môi trường xung quanh hoặc nhiệt độ pin và sẽ trì hoãn việc sạc cho đến khi điều kiện an toàn.

Bộ sạc tần số cao so với bộ sạc truyền thống: Hiệu quả và tính di động

Bộ sạc hiện đại ngày càng dựa vào công nghệ chuyển đổi chế độ tần số cao hơn là các máy biến áp tuyến tính nặng. Bộ sạc pin lithium 24V tần số cao chuyển đổi nguồn điện xoay chiều ở tốc độ trên 50 kHz, cho phép tạo ra các máy biến áp nhỏ hơn và nhẹ hơn đáng kể. Hiệu quả đạt được có thể đo lường được: bộ sạc tần số cao thường đạt được Hiệu suất 90% đến 94% , trong khi các thiết kế tuyến tính cũ hơn có thể hoạt động với hiệu suất chỉ từ 60% đến 70%. Điều này làm giảm tổn thất năng lượng đồng nghĩa với việc tạo ra ít nhiệt hơn và tiêu thụ điện năng thấp hơn trên mỗi chu kỳ sạc. Kích thước nhỏ gọn cũng làm cho các thiết bị này phù hợp hơn nhiều cho các ứng dụng di động trên thuyền, RV và lắp đặt năng lượng mặt trời ngoài lưới nơi không gian và trọng lượng bị hạn chế.

Những cân nhắc dành riêng cho ứng dụng để lựa chọn bộ sạc

Môi trường dành cho pin quyết định độ bền cần thiết của bộ sạc. Các trường hợp sử dụng sau đây yêu cầu các thuộc tính thiết kế cụ thể:

• Ứng dụng hàng hải và RV: Bộ sạc phải có xếp hạng Bảo vệ chống xâm nhập (IP) cao như IP65 hoặc IP67 . Chứng nhận này đảm bảo thiết bị được bịt kín chống bụi xâm nhập và được bảo vệ khỏi tia nước áp suất thấp hoặc ngâm tạm thời. Thiết bị đầu cuối chống ăn mòn cũng cần thiết cho môi trường nước mặn.
• Lưu trữ năng lượng mặt trời: Mặc dù bộ sạc pin lithium AC-DC 24V được sử dụng để sạc lưới dự phòng, bộ điều khiển sạc chính trong mảng năng lượng mặt trời phải là bộ MPPT (Theo dõi điểm công suất tối đa) có cấu hình điện áp LiFePO4 chuyên dụng. Bộ điều khiểnPWM thiếu độ chính xác về điện áp cần thiết cho các bộ sạc lithium và nên tránh.
• Di chuyển bằng điện (Xe tay ga, Xe Golf): Bộ sạc tích hợp có khả năng chống rung mạnh mẽ và tự động tắt là rất cần thiết. Bộ sạc 20A có thể bổ sung đầy đủ pin cho xe golf 100Ah trong khoảng thời gian 5 giờ , giảm đáng kể thời gian ngừng hoạt động so với các đơn vị có cường độ dòng điện thấp hơn.

Các phương pháp hay nhất để kéo dài tuổi thọ pin

Sự tương tác giữa bộ sạc pin lithium 24V và thói quen của người dùng quyết định tuổi thọ của hệ thống lưu trữ năng lượng. Tuân thủ ba nguyên tắc cốt lõi sẽ ngăn ngừa tình trạng suy giảm năng lực sớm:

1. Tránh bão hòa hoàn toàn để lưu trữ: Không để pin kết nối với bộ sạc vô thời hạn ở mức 29,2V. Khi chỉ báo sạc hiển thị hoàn thành (dòng điện giảm xuống dưới 0,05C), hãy ngắt kết nối bộ sạc. Để lưu trữ lâu dài trên 30 ngày, pin phải được xả một phần xuống mức Trạng thái sạc 50 phần trăm đến 60 phần trăm (khoảng 26,4V đến 26,8V) để giảm thiểu ứng suất lên vật liệu cực âm.
2. Theo dõi ngưỡng nạp tiền: Pin lithium sắt photphat không có hiệu ứng ghi nhớ nhưng chúng xuống cấp nhanh hơn khi cạn kiệt hoàn toàn. Bắt đầu chu kỳ sạc lại khi dung lượng giảm xuống Còn lại 20% đến 30% mang lại tổng lượng năng lượng trọn đời cao hơn so với việc liên tục chạm vào mức cắt điện áp thấp.
3. Duy trì phần sụn và kết nối: Đối với những bộ sạc có khả năng thông minh, các bản cập nhật chương trình cơ sở có thể tinh chỉnh các thuật toán sạc để cân bằng tế bào tốt hơn. Ngoài ra, các đầu nối dạng vòng lỏng hoặc đầu nối Anderson bị ăn mòn tạo ra điện trở khiến bộ sạc nghĩ rằng điện áp cao hơn điện áp thực tế của tế bào, dẫn đến tình trạng sạc dưới mức mãn tính.

Bằng cách ghép nối pin với bộ sạc pin lithium 24V được chỉ định chính xác và tuân thủ các giới hạn hoạt động này, người dùng có thể đạt được tuổi thọ định mức của pin một cách đáng tin cậy. 3.000 đến 5.000 chu kỳ công nghệ LiFePO4 được biết đến.
